IBMS的圖形化工具--WEB組態軟件簡介

1,、什么是組態,？

組態（Configure）的概念來自于20世紀70年代中期出現的第一代集散控制系統（Distributed Control System）,可以理解為“配置”、“設定”,、“設置”等,，是指通過人機開發界面，用類似“搭積木”的簡單方式來搭建軟件功能,，而不需要編寫計算機程序,。我們也可稱之為“二次開發”,，組態軟件即為“二次開發平臺”。

2,、組態軟件簡介

組態軟件通過瀏覽器操作組態工具、瀏覽組態畫面,，實現工程管理,、組態編輯以及組態運行三大功能。通過實現圖元組態,、可視化圖表組態,、數據庫組態的配置與關聯，完成基于Web服務的實時數據監控與服務端的多用戶訪問等,。

從用戶操作與界面呈現的角度來說,，組態軟件采用標準HTML5技術，基于B/S架構進行開發,，支持WEB端呈現,，支持在瀏覽器端完成便捷的人機交互，簡單的拖拽即可完成可視化頁面的編排設計,。此外,，由于組態軟件功能較為復雜，配置起來相對復雜,，為降低使用門檻,，組態軟件進行了模塊集成化，旨在簡化用戶的操作步驟,，提高用戶的工作效率,。

從軟件架構來說，組態軟件具備高度的開放性,。隨著應用場景的逐漸擴展,，軟件必然需要進行功能擴展，因此,，組態軟件不僅支持多種數據接口,，更是提供了二次開發接口，可以由用戶自行完成二次開發,。本質上,，組態軟件在功能上集成了大量通用模塊和個性化模塊，以實現不同行業用戶的需求,。當然,，針對具體的用戶，軟件支持定制化模塊的開發與配置,，實現“即插即用“,。

軟件的運行邏輯并不復雜,，除了基礎的工程管理外，主要可分為組態編輯和組態運行兩個部分,。用戶需要在組態編輯環境中使用組態軟件提供的組態功能（圖元,、圖表、數據庫）進行組態設置,、建立網絡拓?fù)?、繪制數據顯示界面、配置各種系統參數（如數據采集頻率）等,；然后在組態運行環境中運行已經組態好的應用系統,，包括數據實時監控、場景展示等,。

3,、軟件的特點與詳細功能

基于html5，B/S架構

支持2D,、2.5D,、3D多種呈現模式

可視化拖拽編輯、簡單易用

支持云端/本地等部署方式,，多終端使用

提供豐富的行業標準元器件圖元庫

提供行業模板和組件,，支持自定義模板和圖紙管理

提供定制開發服務

支持Http、WebSocket等主流協議,，支持?jǐn)U展更多協議

支持嵌入第三方系統或者集成平臺,，也可作為獨立平臺

具備延續性、可擴展性,、封裝性（易學易用）通用性（應用范圍廣）開放性

3,、組態軟件的功能模塊

主要功能模塊有組態管理、組態編輯,、組態運行三大模塊：

1） 組態管理

管理模塊的詳細功能與其他軟件大同小異,，系統管理通過分級權限保障系統的安全；工程管理則是對組態文件的建立,、提交,、刪除、恢復等基本操作提供入口,。

2）組態編輯

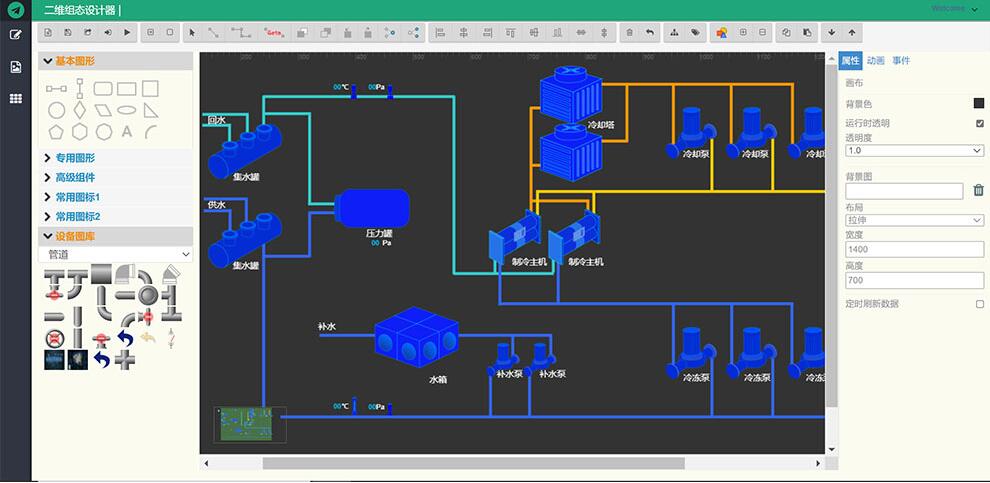

本模塊可以說是組態軟件的核心模塊,，軟件絕大部分操作都在這一個模塊里面進行。主要操作對象有畫布,、圖元,、可視化圖表以及數據庫。針對畫布與圖元這類基礎對象，軟件提供諸如調整尺寸,、屬性,、復制、粘貼,、增刪,、合并、拆分,、綁定跳轉頁面/事件等操作,，搭建可視化頁面的基礎架構。

可視化圖表是頁面展示的主要形式,，因此，除了針對圖元的基本操作之外,，軟件還提供了樣式設計,、文本屬性以及運行參數設置，確保圖表在可視化頁面的展示效果,。

物聯網數據中臺作為系統的數據源,，需要與組態形成關聯，為組態提供數據,。軟件支持配置組態關聯的變量信息,、綁定圖元/可視化圖表對應實時/歷史數據源、設置圖元/可視化圖表數據源觸發事件等功能,。

3)組態運行

本模塊將為各類應用場景提供實際的運行功能,，具體如下所示：

解析組態畫面編輯文件繪制動態實時監控頁面關聯圖元及可視化圖表數據源可視化圖表數據導出網絡通信檢測設置可視化圖表運行參數失效數據檢測處理等產品的應用

組態軟件的出現，為解決實際工程問題提供了一種嶄新的方法,，能夠與嵌入式應用平臺,、物聯網數據中臺及網關產品配合使用，用戶通過類似“搭積木”的簡單方式來完成自己所需要的軟件功能,，不需要編輯計算機程序,。組態軟件能夠很好地解決傳統工業控制軟件存在的種種問題，使用戶能根據自己的控制對象和控制目的的任意組態,，完成最終的建筑智能化系統集成,。
